    マイクロビットでデジタルサイコロを作ろう

    マイクロビットでプログラミングが学べる工作キットです。

    ここでは、転がすと1から6の数字がランダムに表示されるプログラムを組んでいきます。



    難易度:★☆☆☆☆  所要時間:40分

    商品を購入
  • Step 1: 必要なものがそろっているか確認しましょう

    broken image

    <セットに入っている物>

    • micro:bit(マイクロビット) 1台 ※
    • 電池ボックス 1台
    • USBケーブル 1本
     ※micro:bitの色はランダムです




    broken image

    <自分で用意するもの>

    • パソコン(インターネットに接続可、USBポート付)
    • 単4電池 3本
    • 空いたペットボトル2本
    • セロハンテープ
    • カッターナイフ
    • スポンジ
    • デコレーション用のマスキングテープなど




  • Step 2: マイクロビットのセッティング

    broken image

    1

    電池ボックスに電池を入れます。

    蓋をスライドさせて外し、電池を入れます。電池にはプラス(+)とマイナス(-)の向きがあるので注意してください。









    broken image

    2

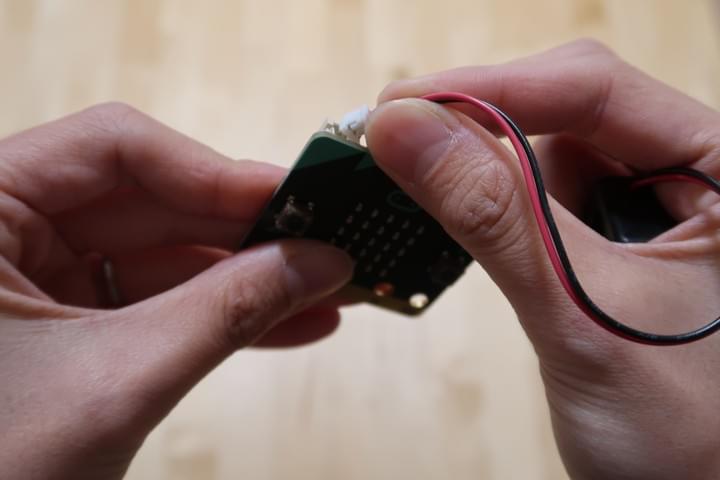

    電池ボックスのコネクターをマイクロビットに差し込んでください。










    broken image

    3

    これで完成!電池ボックスのスイッチがOFFになっていること確認してください。














  • Step 3: パソコンとmicro:bitをつなぎます

    broken image

    1

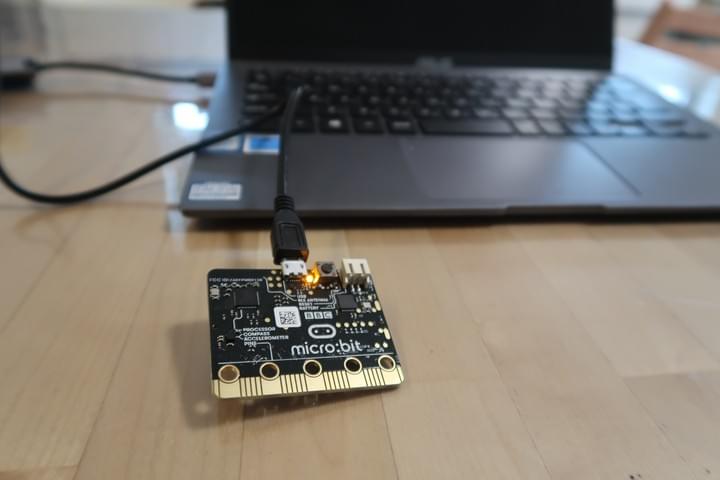

    パソコンでmicro:bitにプログラミングするための準備をします。パソコンを起動し、USBケーブルでmicro:bitをつないでください。





    broken image

    2

    パソコンのフォルダを開いて「MICROBIT」という名前のフォルダが新しく見えていることを確認してください。



    フォルダが見つからない場合は、お家の人に見てもらいましょう。それでもわからない場合は、一度USBケーブルをパソコンから外し、もう一度つないでください。


  • Step 4: プログラミングの準備をします

    broken image

    1

    「MakeCode Editor(メイクコードエディター)」を立ち上げます。これは、micro:bitのプログラミングを行うアプリケーションのようなものです。



    ブラウザでhttps://makecode.microbit.org/#lang=ja にアクセスして「+新しいプロジェクト」をクリックしましょう。

    broken image

    2

    これが「MakeCode Editor」です。シミュレーター、ツールボックス、プログラミングエリアの3つの機能で構成されています。

    • シミュレーター:プログラミングエリアで組み立てたプログラムの動きを再現する場所です。micro:bitが思った通りに動くかどうかを確認できます。
    • ツールボックス:プログラミングで使うブロックが入っている場所です。機能別に整理されています。
    • プログラミングエリア:プログラミングする場所です。ツールボックスからブロックをドラッグアンドドロップしてきて、ここで組み立てます。
    broken image

    3

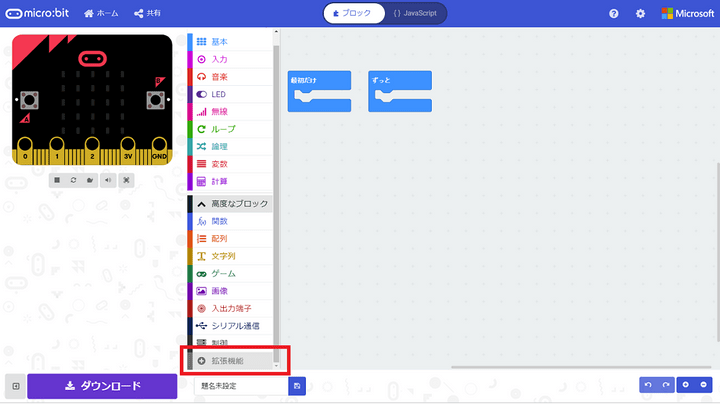

    はじめに、ハートLEDボード用のブロックを使えるように準備します。ツールボックスにある「高度なブロック」を開いて、その中にある「拡張機能」をクリックしてください。













    broken image

    4

    次に「neopixel」を選んでクリックしてください。見つからない場合、検索窓で「neopixel」で検索してみてください。















    broken image

    5

    ツールボックスの中に「neopixel」のブロックがリストされているのが確認できましたか?これでハートLEDボード用のブロックが使えるようになりました。















  • Step 5: いよいよプログラミングです

    ここではmicro:bitの傾きによってLEDの色が変わるプログラムを作っていきます。

    • micro:bitを右に傾けたら、青色が点灯
    • micro:bitを左に傾けたら、黄色が点灯
    • micro:bitのロゴが上になった時は、赤色が点灯

    broken image

    1

    ツールボックスに追加された「neopixel」の中から、一番上のブロックをドラッグアンドドロップでプログラミングエリアに持ってきます。











    broken image

    2

    そして「最初だけ」のブロックの中に入れます。カチッと音がしてブロック同士が繋がったらOKです。これはmicro:bitに「ハートLEDボードを使いますよ」と教えてあげるブロックです。











    broken image

    3

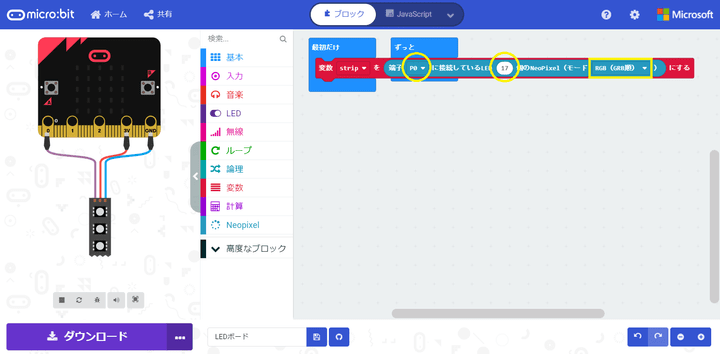

    本体モジュールを組み立てた時に、ハートLEDボードをP0端子に接続したので、ブロックの端子も「P0」を指定します。ハートLEDボードには17個のLEDが搭載されているので、ブロックのLEDの数値は「17」と入力してください。モードは「RGB(GBR順)」のままで大丈夫です。







    broken image

    4

    次は「micro:bitを右に傾けたら、青色が点灯」のブロックです。
    ツールボックスの「入力」の中から、「ゆさぶられたとき」のブロックをドラッグアンドドロップして、命令を「右に傾けたとき」に変更してください。









    broken image

    5

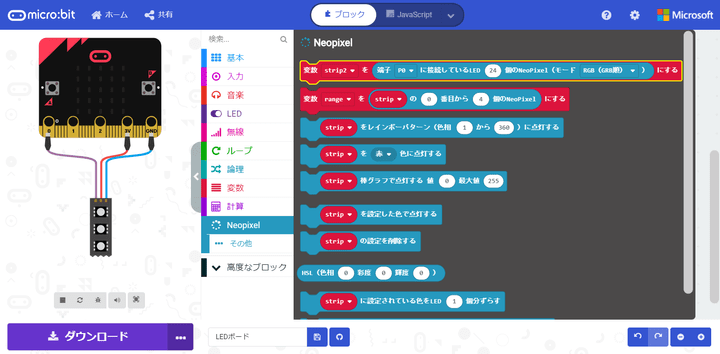

    ツールボックスの「neopixel」の中から、上から4つ目の「stripを赤色に点灯する」というブロックをドラッグアンドドロップして「右に傾けたとき」のブロックの中に入れてください。色は「青」に変更してください。









    broken image

    6

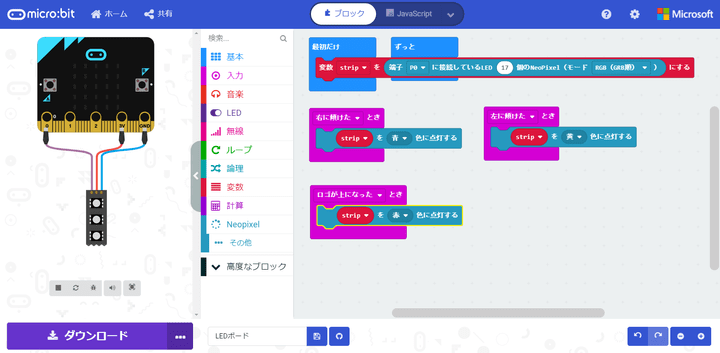

    同じように「左に傾けたとき」と「ロゴが上になったとき」のブロックを組んでいきましょう。「入力」と「neopixel」のブロックをそれぞれ組み終わったら、プログラムが完成です!



    micro:bitが命令したとおりに動くかどうか、シミュレーターで確認してみてください。





  • Step 6: micro:bitにプログラムを書き込みます

    利用するウェブブラウザによって、作業の流れが少し異なります。ここでは、Edgeを使った場合の方法を紹介します。

    broken image

    1

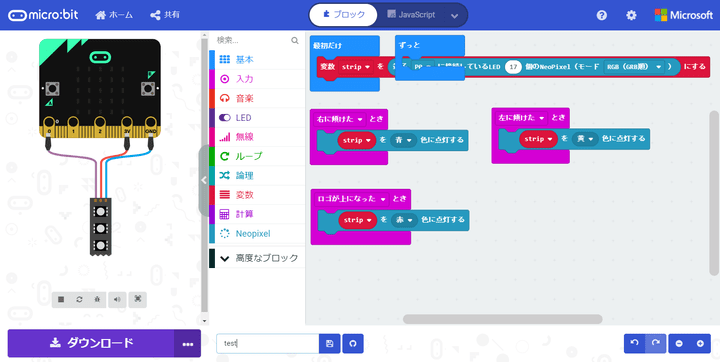

    エディターの左下に「ダウンロード」ボタンがあります。その右側に、「題名未設定」と書かれた白い枠があるので、わかりやすい名前をつけてください。これがこのプログラムのファイルの名前です。ここでは仮にtestとしておきます。









    broken image

    画面下に写真のような表示がでてくるので、「保存」をクリックしてください。

    broken image

    2

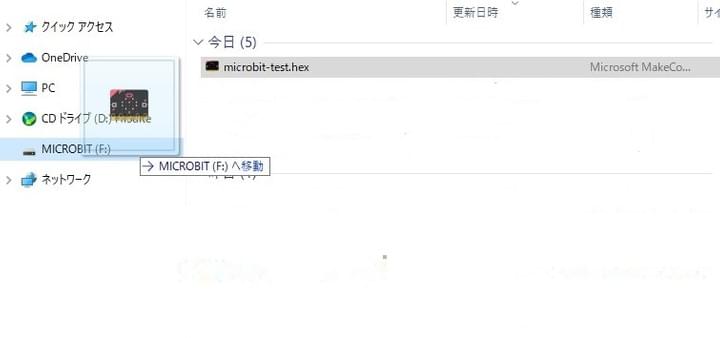

    ダウンロードしたファイル(microbit-test.hex)を「MICROBIT」フォルダにドラッグアンドドロップします。













    broken image

    3

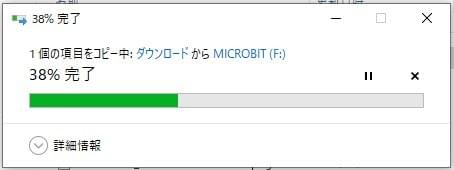

    これでプログラムの書き込みが完了です。



    ※Windows10専用アプリの場合:エディターの左下にある「ダウンロード」ボタンをクリックするだけで、自動的にmicro:bitにプログラムが書き込まれます。











    broken image

    4

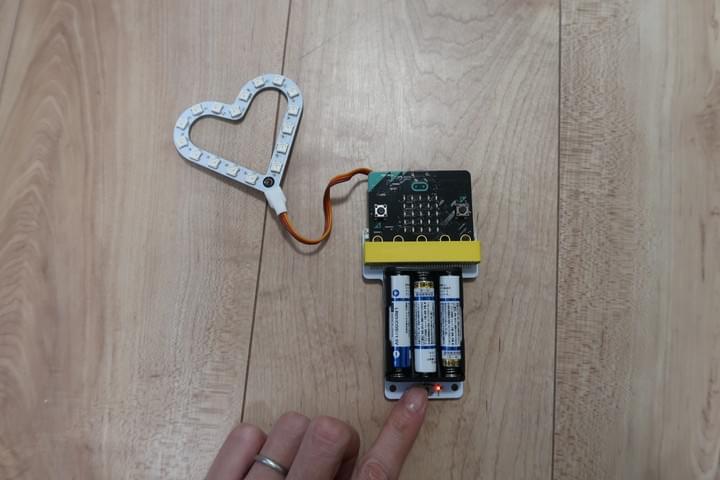

    micro:bitをUSBケーブルから取り外し、本体モジュールに差し込んで、下部のスイッチをONにしてください。



    micro:bitを左右に傾くように、本体モジュールをゆっくり動かしてみてください。青、赤、黄とそれぞれ点灯するのが確認できたらOKです!正常に書き込みが完了しています。













  • Step 7: ステッキ土台の工作をします

    broken image

    1

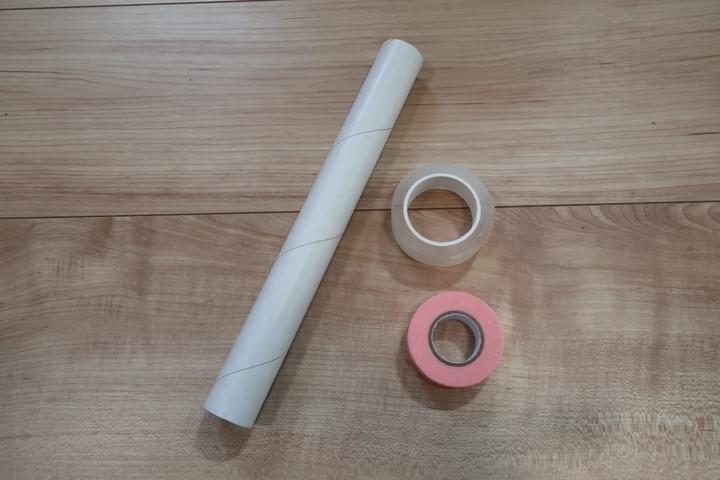

    最終Stepはステッキ土台部分の工作です。自分で用意するものの中にあった以下のものを使います。

    • フィルムラップの芯
    • 両面テープ
    • マスキングテープ

    broken image

    2

    フィルムラップの芯にマスキングテープを巻いて、かわいくデコレーションしていきます。凹凸のあるデザインのテープを使うと、あとで本体モジュールを両面テープで固定する際、うまく貼りつかない場合があるので注意してください。







    broken image

    3

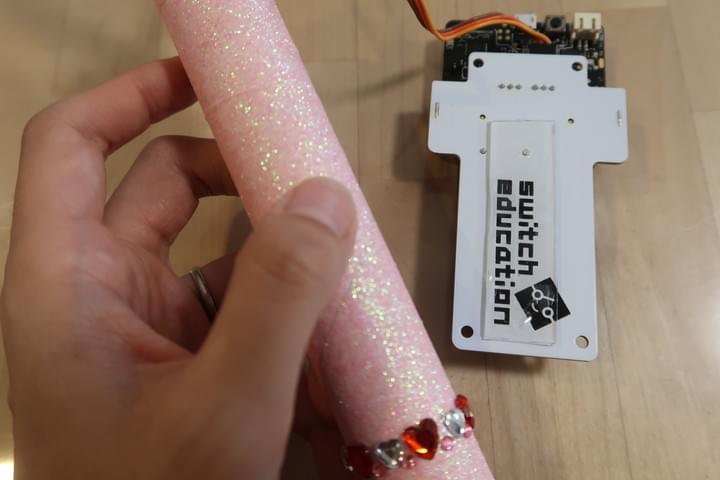

    いちばん初めに組み立てた本体モジュールを土台に貼り付けます。土台の先端部分にハートLEDボードを、その真下に本体モジュールを両面テープで貼り付けます。両面テープは、厚みのある強力タイプをおすすめします。







    broken image

    4

    ハートLEDボードには固定用のネジとナットが付属しているので、それらを使ってももちろんOKですが、子どもが工作する場合は両面テープをおすすめします。









    broken image

    5

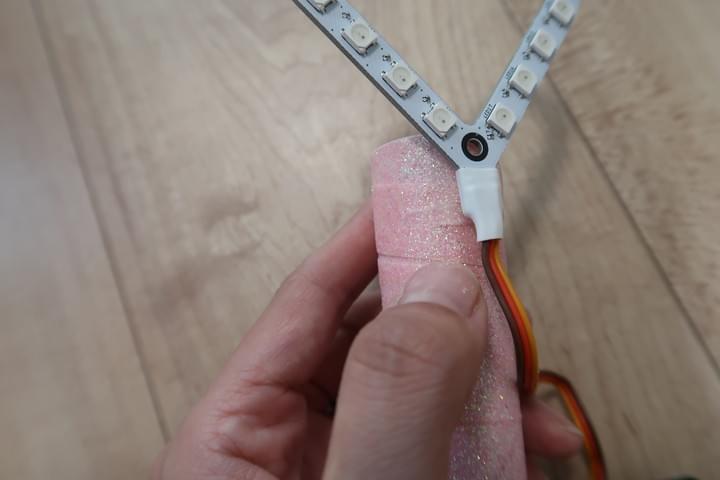

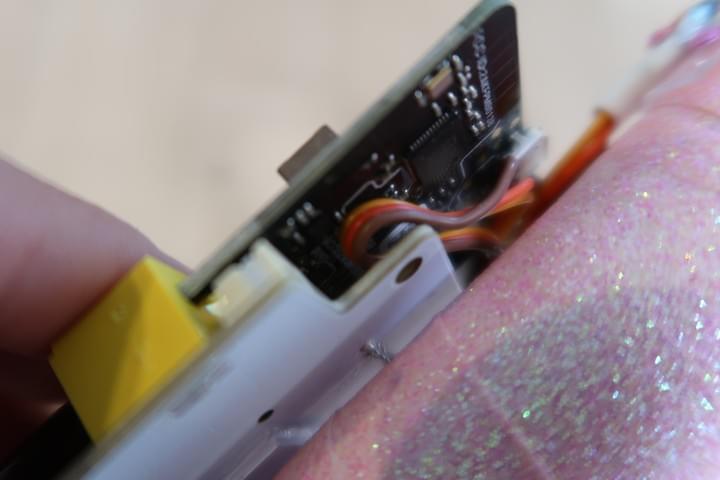

    LEDボードのケーブルは、micro:bitとモジュールの隙間を利用するとうまく収まります。土台の下部は持ち手になるので、空けておいてください。









    broken image

    6

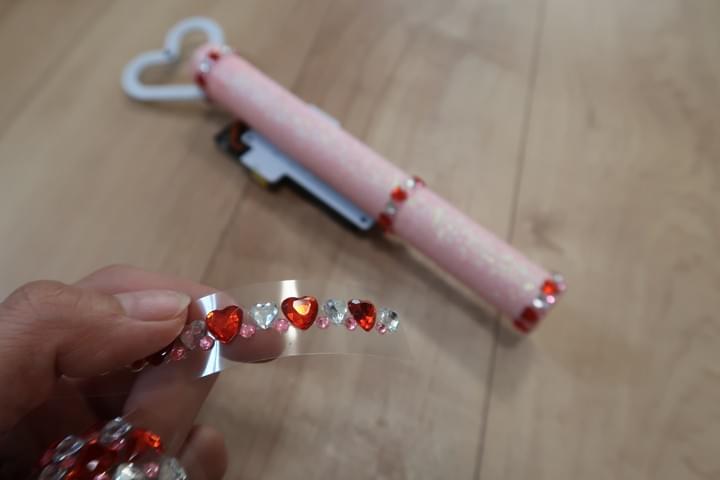

    これでステッキ部分も完成です。あとはお好みでデコレーションを追加して、ステッキをより可愛く仕上げてみてください。

    写真の作例では、アクリルストーンのシールを貼ってみました。100円ショップで様々な種類が売られているのでチェックしてみてください。リボンや天使の羽をつけたらかなり可愛く仕上がると思います!



    broken image

    6

    全てのステップが終了です!

    電源をONにして、ステッキを左右にゆっくり傾けてみましょう。命令したとおりに光ったら大成功です!他にもLEDの色を変えたり、点滅させてみたり、AとBのボタンをトリガーに使ったり、いろいろプログラムを組み変えて、オリジナルのステッキを作ってみましょう。
